تبدأ معظم المحادثات حول جودة الهواء المضغوط بترشيح الجسيمات ونقل الزيت، إلا أن الرطوبة غالبًا ما تكون المتغير الذي يحدد نجاح العملية أو فشلها. تصف نقطة تكاثف الضغط، والتي يتم اختصارها عادة بـ PDP، درجة الحرارة التي يبدأ عندها بخار الماء داخل خط الهواء المضغوط في التكثيف. عندما يكون PDP أعلى من أدنى درجة حرارة محيطة تواجهها شبكة الأنابيب، يتشكل التكثيف داخل الأنابيب نفسها، وليس فقط عند نقطة الاستخدام.
في بيئات التصنيع الحساسة للرطوبة مثل تجميع الإلكترونيات، وتغليف الأدوية، وإمدادات الهواء للأجهزة الدقيقة، حتى بضع درجات من انحراف PDP يمكن أن تؤدي إلى رطوبة متبقية كافية للإضرار بجودة المنتج. يمكن لحدث تكثيف واحد داخل خط الهواء أن يحمل جزيئات الصدأ، أو الماء الراكد، أو النمو البيولوجي في اتجاه مجرى النهر إلى أداة تعمل بالهواء المضغوط، أو فوهة رش، أو مبيت أداة محكم الغلق.
تتناول هذه المقالة كيفية تجميع تقنيات التجفيف معًا للوصول إلى نقاط الندى التي لا يستطيع نظام المرحلة الواحدة تحقيقها بمفرده، وكيف تترجم هذه الطبقات إلى مكاسب موثوقية قابلة للقياس للتطبيقات كثيرة المتطلبات.
يحمل الهواء المحيط دائمًا بخار الماء، وضغط هذا الهواء يؤدي إلى تركيز الرطوبة بدلاً من إزالتها. تعتبر النسبة سبعة إلى واحد تقريبًا نموذجية عند ضغط الهواء من الضغط الجوي إلى ضغط التشغيل القياسي، مما يعني أن نفس الحجم من بخار الماء يتم تعبئته الآن في مساحة أصغر بكثير. بدون معالجة، يتكثف هذا البخار المركز بمجرد أن يبرد الهواء في أي مكان أسفل مجرى النهر، سواء داخل أنبوب، أو غلاف مرشح، أو أداة.
تتمثل الوظيفة الأساسية لأي مرحلة تجفيف في خفض نقطة تكاثف الضغط إلى ما دون أدنى درجة حرارة سيواجهها الهواء بعد مغادرة المجفف. تستهدف مراحل التجفيف المبردة عادة نقطة تكاثف الضغط في نطاق من ثلاث إلى عشر درجات مئوية، وهو ما يكفي لهواء الورشة العامة، والأدوات الهوائية، ومعظم الأنابيب الخارجية في المناخات المعتدلة.
حيث تفشل هذه المرحلة الفردية في التطبيقات التي تنخفض فيها بيئة المصب إلى ما دون درجة التجمد، مثل خطوط الأجهزة الخارجية في المناخات الباردة، أو حيث تتطلب العملية نفسها تيار هواء أكثر جفافًا، مثل معالجة المسحوق، أو الطلاء البصري، أو إنتاج أفلام التعبئة والتغليف الحساسة للرطوبة. في تلك الحالات، لا يمكن للمرحلة المبردة وحدها أن تصل إلى نقطة الندى المطلوبة، ويصبح من الضروري وجود آلية تجفيف ثانوية.
| نوع التطبيق | عملية PDP النموذجية المطلوبة | مرحلة واحدة كافية |
|---|---|---|
| أدوات الورشة العامة | 3 درجة مئوية إلى 10 درجة مئوية | نعم |
| الأنابيب في الهواء الطلق، المناخ المعتدل | 0 درجة مئوية إلى 3 درجات مئوية | في كثير من الأحيان |
| الأنابيب في الهواء الطلق، المناخ البارد | -20 درجة مئوية أو أقل | لا |
| الإلكترونيات أو العمليات البصرية | -40 درجة مئوية أو أقل | لا |
| التعامل مع الأدوية أو المساحيق | -40 درجة مئوية إلى -70 درجة مئوية | لا |
يستخدم مجفف الامتزاز مادة مجففة صلبة، عادة ما تكون الألومينا المنشطة أو المنخل الجزيئي، لربط جزيئات الماء ماديًا على سطحه أثناء مرور الهواء عبر طبقة معبأة. على عكس التبريد المبرد، الذي يعتمد على خفض درجة الحرارة لتكثيف الماء، يعتمد الامتزاز على كيمياء سطح المجفف لتجريد البخار مباشرة من تيار الهواء. تسمح هذه الآلية لأنظمة الامتزاز بالوصول إلى نقاط ندى أقل بكثير، والتي تتراوح في كثير من الأحيان من -40 إلى -70 درجة مئوية، اعتمادًا على نوع المجفف وطريقة التجديد.
تكوين البرج المزدوج هو البنية القياسية للتشغيل المستمر. بينما يقوم أحد الأبراج بتجفيف تيار الهواء الوارد بشكل نشط، يتم تجديد البرج الثاني، مما يعني أن طبقة التجفيف المشبعة الخاصة به قد تم التخلص من الرطوبة المتراكمة حتى يمكن إعادته إلى الخدمة. يتم استخدام طريقتين شائعتين للتجديد:
تقوم الأبراج بتبديل الأدوار على دورة محددة التوقيت أو نقطة الندى، بحيث يظل تيار الهواء الخارج جافًا بشكل مستمر حتى عندما تتحرك الطبقة المجففة داخل كل برج خلال مراحل التشبع والتجديد الخاصة به.
ونظرًا لأن الامتزاز يعتمد على مساحة سطحية مجففة محدودة، فإن فعالية النظام تعتمد بشكل كبير على حالة الهواء الداخل. تعمل عملية الترشيح المسبق لإزالة كميات كبيرة من السائل والهباء الجوي في أعلى الأبراج على إطالة عمر المادة المجففة والحفاظ على نقطة الندى التي يمكن تحقيقها بمرور الوقت، ولهذا السبب يتم دائمًا تركيب مجففات الامتزاز في أسفل مرحلة التبريد أو الفصل الأولية بدلاً من تركيبها مباشرة بعد الضاغط.

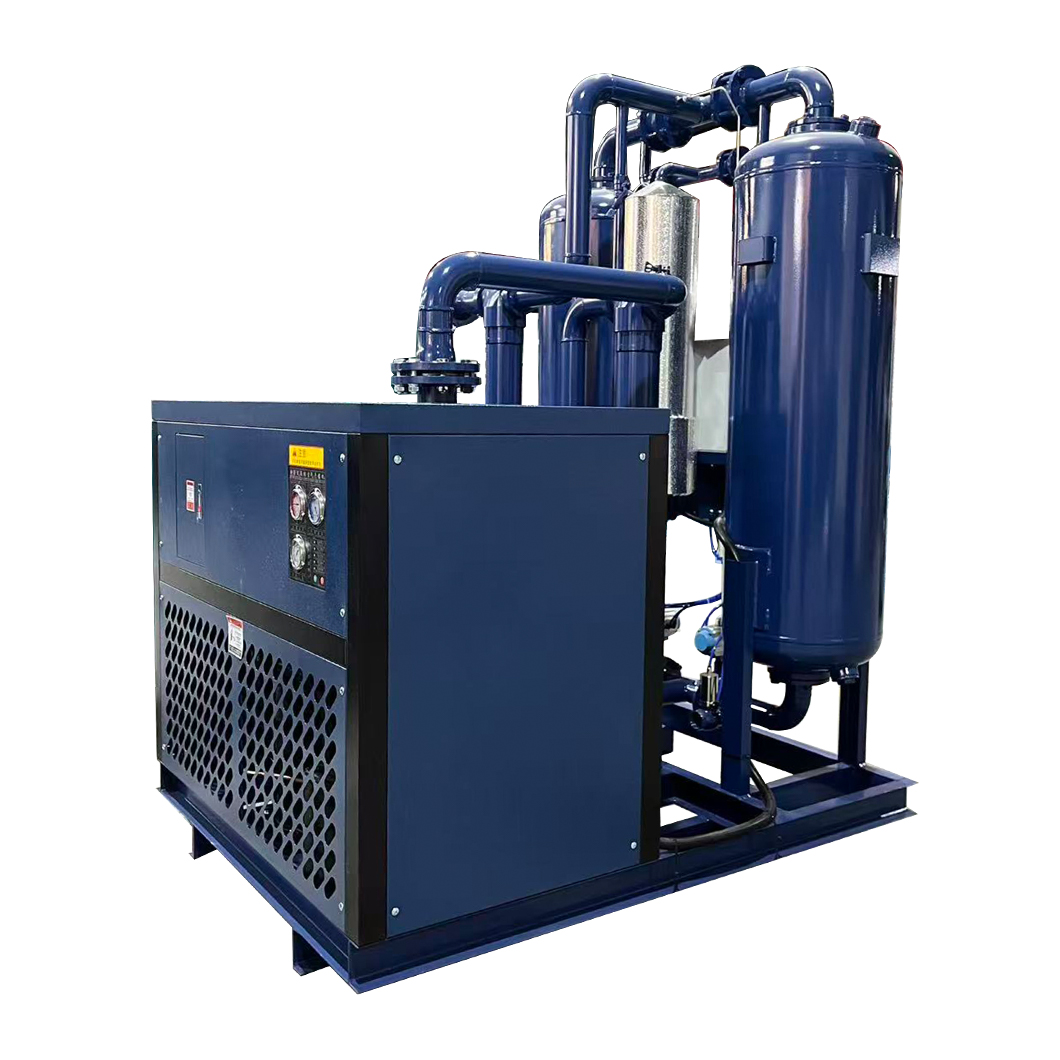

يدمج النظام المدمج مرحلة التبريد أو الفصل الأولية مع مرحلة الامتزاز الثانوية في حزمة هندسية واحدة، بدلاً من معاملتهما كوحدتين منفصلتين الحجم ومثبتتين. تعالج المرحلة الأولية الجزء الأكبر من حمل الرطوبة، وتزيل غالبية بخار الماء والمكثفات قبل أن يصل الهواء إلى الطبقات المجففة. تحتاج مرحلة الامتزاز بعد ذلك فقط إلى تجريد الجزء المتبقي الأصغر بكثير من البخار للوصول إلى نقطة ندى منخفضة للغاية.
يتمتع هذا النهج المرحلي بفائدة عملية مباشرة: فهو يقلل من حمل الرطوبة المقدم إلى الطبقات المجففة، مما يزيد من الفترة الفاصلة بين دورات التجديد ويقلل من حجم هواء التطهير المستهلك أثناء التجديد بدون حرارة. في البيانات الميدانية التي تم جمعها عبر المنشآت الصناعية العامة، تم الإبلاغ عن أن اقتران مرحلة التبريد المسبق قبل الامتزاز يقلل من استهلاك هواء التطهير بهامش كبير مقارنة بالتجفيف بالامتزاز وحده، حيث يلزم امتصاص كمية أقل من الماء في كل دورة.
إن تنظيم عملية التبريد قبل الامتزاز لا يؤدي فقط إلى تحسين نقطة الندى، بل إنه يحمي اقتصاديات النظام بأكمله عن طريق تقليل مدى صعوبة عمل الطبقة المجففة في كل دورة.
عادةً ما يتم تحديد الوحدات المجمعة كبصمة واحدة مع عناصر تحكم مشتركة، مما يبسط أيضًا مراقبة نقطة الندى. يوفر مستشعر واحد يتم وضعه في المخرج النهائي قراءة دقيقة لأداء النظام، بدلاً من الحاجة إلى نقاط مراقبة منفصلة عبر وحدتين يتم التحكم فيهما بشكل مستقل.
يعتمد الاختيار بين مرحلة مبردة مستقلة، أو مرحلة امتزاز مستقلة، أو حزمة مجمعة على هدف نقطة الندى، وحمل الرطوبة، وتحمل تكاليف التشغيل للمنشأة. ويلخص الجدول أدناه المقايضات العملية.
| التكنولوجيا | نطاق PDP النموذجي | ملف الطاقة | أفضل ملاءمة |
|---|---|---|---|
| مبردة فقط | 3 درجة مئوية إلى 10 درجة مئوية | انخفاض تكلفة التشغيل | هواء النبات العام، الأدوات |
| الامتزاز فقط | -40 درجة مئوية إلى -70 درجة مئوية | أعلى بسبب التطهير أو فقدان الحرارة | المناخ البارد أو خطوط المعالجة الجافة |
| نظام مشترك | -40 درجة مئوية إلى -70 درجة مئوية | انخفاض مقابل الامتزاز وحده | هواء جاف عالي الحجم مع التحكم في التكلفة |
غالبًا ما تجد المنشآت التي تحتاج فقط إلى الحماية ضد موجات البرد العرضية مرحلة تبريد مستقلة كافية، بشرط أن تكون الأنابيب معزولة جيدًا ولا تمر عبر مساحات خارجية غير مدفأة. تميل المنشآت التي تتطلب طلبًا مستمرًا وكبيرًا على الهواء الجاف، مثل خطوط بثق الأفلام أو إنتاج كابلات الألياف الضوئية، إلى رؤية عائد أسرع على الاستثمار من الحزمة المجمعة نظرًا لانخفاض فقدان هواء التطهير على مدار آلاف ساعات التشغيل سنويًا.
يجب أن يبدأ اختيار تكوين التجفيف بالمتطلبات النهائية الفعلية، وليس الإخراج المقدر للضاغط. بعض الأسئلة تساعد في تضييق نطاق القرار:
بالنسبة لأنظمة التحكم الحساسة التي تزود هواء الأجهزة، تتطلب العديد من المواصفات نقطة تكاثف لا تقل عن عشر درجات مئوية أقل من أدنى درجة حرارة محيطة متوقعة كهامش أمان. ويمثل هذا الهامش تقلبات الضغط وانحراف أجهزة الاستشعار بمرور الوقت، وهو أحد الأسباب الأكثر شيوعًا لانتقال المرافق من مرحلة واحدة إلى نهج التجفيف المشترك حتى عندما يبدو الحد الأدنى المحسوب للمتطلبات أقل بشكل طفيف فقط مما يمكن أن يوفره التبريد وحده.
يتدهور أداء أي نظام قائم على الامتزاز تدريجيًا مع اقتراب الطبقة المجففة من التشبع، ولا يكون هذا التدهور مرئيًا دائمًا بدون مراقبة نشطة. تعد نقطة الندى التي تزحف لأعلى على مدار أسابيع أو أشهر أكثر شيوعًا بكثير من الفشل المفاجئ، ولهذا السبب فإن الاعتماد على مؤقت تجديد ثابت دون التحقق من نقطة الندى يمكن أن يترك المنشأة معرضة لزحف رطوبة بطيء وغير مكتشف.
تتضمن الخطوات العملية لإدارة أداء المادة المجففة طوال فترة خدمة النظام ما يلي:
يعد منع التكثيف في نهاية المطاف مسألة اتساق وليس ذروة الأداء. النظام الذي يصل إلى نقطة ندى ممتازة في اليوم الأول ولكنه ينجرف للأعلى دون أن يلاحظها أحد خلال العام التالي يوفر القليل من الحماية العملية مقارنة بالنظام الذي تتم مراقبته وصيانته للاحتفاظ بنقطة ندى ثابتة ومثبتة عبر فترة الخدمة الكاملة.
يتم قياس نقطة تكاثف الضغط عند ضغط التشغيل الفعلي لنظام الهواء المضغوط، بينما تشير نقطة تكاثف الغلاف الجوي إلى نفس الهواء عند الضغط الجوي القياسي. نظرًا لأن الضغط يركز الرطوبة، فإن نقطة تكاثف الضغط لتيار هواء معين تكون دائمًا أعلى من نقطة الندى المكافئة في الغلاف الجوي، ولهذا السبب تشير مواصفات الهواء المضغوط إلى PDP بدلاً من نقطة الندى الجوية.
تستهلك أنظمة نقطة الندى المنخفضة عمومًا المزيد من الطاقة من خلال فقدان الهواء التطهيري أو تشغيل السخان، وتتطلب صيانة أكثر دقة للمجفف. يؤدي تحديد نظام يتجاوز بكثير ما تحتاجه العملية فعليًا إلى إضافة تكلفة تشغيل مستمرة دون الاستفادة من الجودة أو الموثوقية المقابلة، لذا فإن مطابقة نقطة الندى المستهدفة مع متطلبات المصب الحقيقية هي النهج الأكثر فعالية من حيث التكلفة.
يختلف عمر الخدمة باختلاف جودة الهواء، وحمل التلوث، ودورات التشغيل، ولكن الوسائط المجففة في نظام يتم صيانته جيدًا مع الترشيح المسبق المناسب تظل فعالة لعدة سنوات قبل الحاجة إلى الاستبدال. عادةً ما تشهد المرافق التي تعاني من سوء الترشيح عند المنبع أو ترحيل الزيت المتكرر عمرًا أقصر للمجفف ويجب أن تخصص ميزانية لإجراء فحص أكثر تكرارًا.
في العديد من الحالات، يمكن إضافة مرحلة الامتزاز إلى أسفل المجفف المبرد الموجود لإنشاء تكوين مدمج فعال، بشرط أن تتمتع الوحدة الحالية بقدرة كافية وأن يسمح تخطيط الأنابيب بمساحة إضافية. يوصى بإجراء تقييم مناسب لقدرة المرحلة الأولية الحالية قبل إضافة مرحلة تجفيف ثانوية.
غالبًا ما يحدث الارتفاع المفاجئ في نقطة الندى بسبب فشل دورة التجديد أو تجاوزها، أو وجود طبقة مجففة متشققة أو ذات قنوات تسمح للهواء بتجاوز الوسائط، أو فشل المرشح المسبق الذي يطغى على المجفف بالماء السائل أو الزيت. عادةً ما يؤدي فحص هذه المناطق الثلاثة بالتسلسل إلى تحديد السبب الجذري بسرعة.
